万向轴的许用转速不只取决于规格，更取决于安装长度。临界转速与跨距的平方成反比——长度翻一倍，临界转速只剩四分之一。本文给出 SWC250 / SWC315 / SWC350 的临界转速估算曲线、许用工作转速的取值方法，以及什么时候必须加中间支撑的两条判据。

一、临界转速：万向轴自己的共振点

任何一根旋转轴都有固有频率。当工作转速接近这个频率对应的转速时，轴系发生共振，振幅急剧放大，表现为异常振动、噪声、轴承发热，严重时轴管出现弯曲疲劳甚至断裂。这个转速就叫临界转速。

万向轴是典型的细长组合结构，十字轴、叉头、花键都是集中质量，实际临界转速比同长度光轴还要低。这也是为什么同一规格的万向轴，短的使用完全正常，加长之后开始振动、发热、寿命骤降。

二、长度翻倍，临界转速降到四分之一

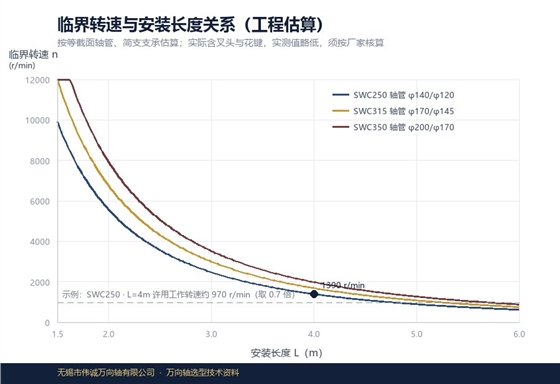

临界转速与安装长度的平方成反比，这是选长轴时最需要记住的一条。按等截面轴管、简支支承做工程估算：SWC250 在 2 米跨距时临界转速约 5500 r/min，4 米降到约 1400 r/min，6 米不足 700 r/min。SWC315、SWC350 因轴管刚度更大，绝对值更高，但规律完全相同。

需要说明：这是光轴估算值，实际万向轴带有叉头、花键等集中质量，实测临界转速会略低；长伸缩型还要考虑滑动间隙的影响，精确值应由制造厂按实际结构核算。

三、许用工作转速怎么取

工程上通常取：连续运转工况，工作转速不超过临界转速的 0.7 倍；正反转、冲击频繁的工况（轧机、矫直机一类），建议不超过 0.6 倍。换算下来，以 SWC250 为例：安装长度 4 米时，许用工作转速约 850~970 r/min；如果要跑到 1200 r/min，就必须改变结构方案，而不是硬撑。

四、什么时候必须加中间支撑
