万向轴的许用转速不只取决于规格，更取决于安装长度。临界转速与跨距的平方成反比——长度翻一倍，临界转速只剩四分之一。本文给出 SWC250 / SWC315 / SWC350 的临界转速估算曲线、许用工作转速的取值方法，以及什么时候必须加中间支撑的两条判据。
一、临界转速：万向轴自己的共振点
任何一根旋转轴都有固有频率。当工作转速接近这个频率对应的转速时，轴系发生共振，振幅急剧放大，表现为异常振动、噪声、轴承发热，严重时轴管出现弯曲疲劳甚至断裂。这个转速就叫临界转速。
万向轴是典型的细长组合结构，十字轴、叉头、花键都是集中质量，实际临界转速比同长度光轴还要低。这也是为什么同一规格的万向轴，短的使用完全正常，加长之后开始振动、发热、寿命骤降。
二、长度翻倍，临界转速降到四分之一

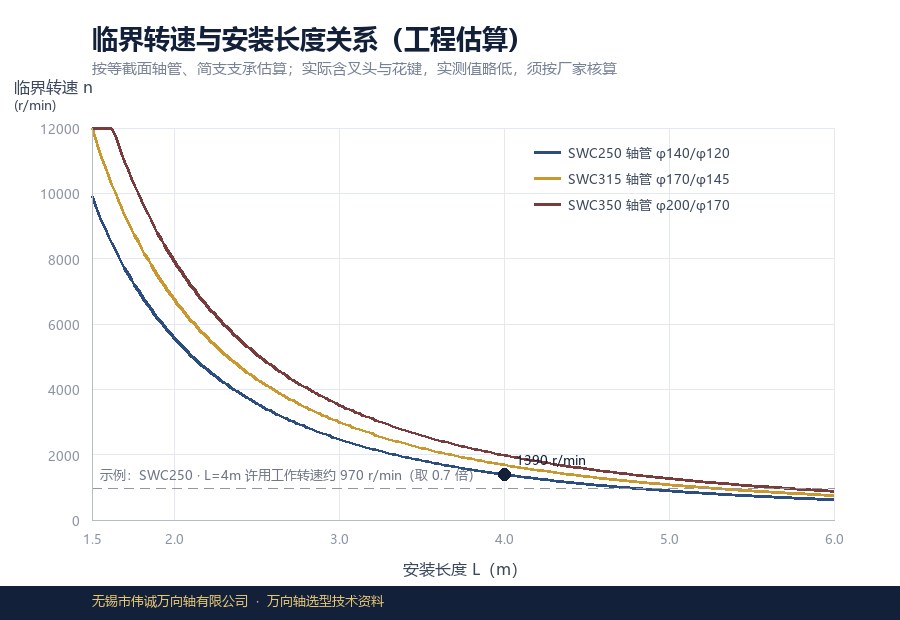

临界转速与安装长度的平方成反比，这是选长轴时最需要记住的一条。按等截面轴管、简支支承做工程估算：SWC250 在 2 米跨距时临界转速约 5500 r/min，4 米降到约 1400 r/min，6 米不足 700 r/min。SWC315、SWC350 因轴管刚度更大，绝对值更高，但规律完全相同。
需要说明：这是光轴估算值，实际万向轴带有叉头、花键等集中质量，实测临界转速会略低；长伸缩型还要考虑滑动间隙的影响，精确值应由制造厂按实际结构核算。
三、许用工作转速怎么取
工程上通常取：连续运转工况，工作转速不超过临界转速的 0.7 倍；正反转、冲击频繁的工况（轧机、矫直机一类），建议不超过 0.6 倍。换算下来，以 SWC250 为例：安装长度 4 米时，许用工作转速约 850~970 r/min；如果要跑到 1200 r/min，就必须改变结构方案，而不是硬撑。
四、什么时候必须加中间支撑
两个判据，满足任意一条就要认真考虑：
1、单根安装长度超过 3.5~4 米（低速大扭矩场合可适当放宽，但不能免核算）；
2、估算临界转速不足工作转速的 1.4 倍（即工作转速超过临界的 0.7 倍）。
加中间支撑的本质是把跨距一分为二。跨距减半，临界转速约为原来的 4 倍。以 6 米长轴为例：单根临界转速约 600 r/min，加一个中间支承变成两个 3 米段，各段临界转速升到 2400 r/min 以上，问题就化解了。
中间支承常见的做法是中间支承座加双联结构。布置时注意三点：支承尽量靠近全长中点；支承轴承要纳入润滑维护计划；带角度传动时支承受附加弯矩，轴承选型要放大。
五、长轴设计还要注意的三件事
1、摆角布置：长轴尽量按小摆角布置，两段轴线夹角增大，十字轴附加弯矩和发热都会明显上升；
2、伸缩量：安装长度要留出热膨胀与安装误差的余量，花键副滑动长度要复算；
3、动平衡：转速较高或长度较大的轴，装配后应整体做动平衡，并在图纸上标注平衡等级。
六、一个实际案例
我们处理过一根欧洲轧机客户的长轴，安装长度 4.4 米，转速不高但冲击载荷大。方案采用两段布置、法兰连接，花键套 42CrMo 氮化，选型按交变疲劳扭矩校核。交付至今运转平稳。这个案例的要点不在转速，而在于：长轴的布置方案在图纸阶段就定下来，比装完发现振动再改便宜得多。
七、把参数给厂家，核算不要钱
如果您手上的设备要配 3 米以上的万向轴，建议在采购前把这几项发给制造厂：电机功率、工作转速、安装长度与伸缩量、两轴夹角、工况类型。无锡伟诚万向轴提供免费的选型与临界转速核算，常规规格 48 小时内回复方案。
