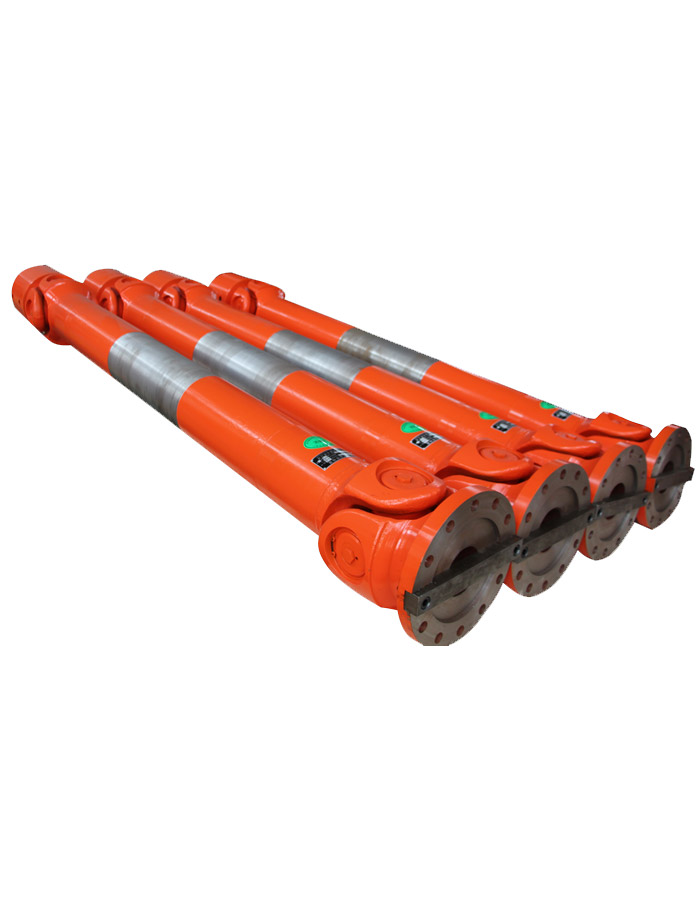

结构形式

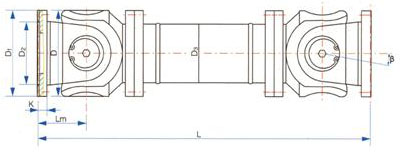

C型--无伸缩单元结构短型

D型--无伸缩单元结构长型

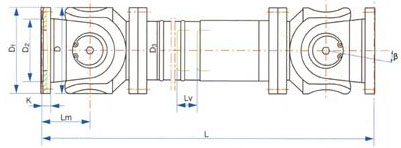

E型--可伸缩单元结构型

端面齿法兰螺栓孔布置

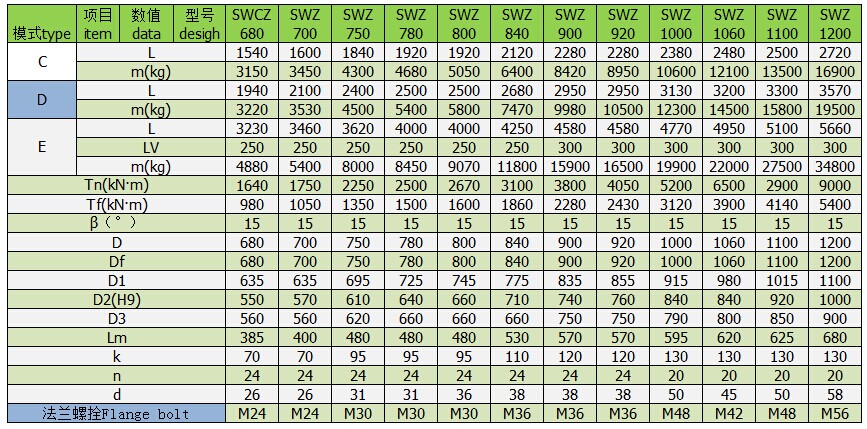

注：1.上表中各代号含义如下：

L --标准长度，对可伸缩型而言，长度L系缩短状态下的最小长度；

Lv--伸长量；

m--质量；

Tn--公称转矩（取屈服转矩的50%）；

Tf--疲劳转矩，即在变弯负荷作用下按疲劳强度确定的许用转矩；

?--最大轴线折角；

mL--增长100mm的质量。

2.上表中未注明计量单位者按毫米计；

3.用户需要改变标准长度，伸缩量和法兰型式尺寸时，请和我厂商定。
