膜片联轴器所联两轴的相对位移运用膜片的弹性变形来补偿,是一种高性能的金属强元件挠性联轴器,强度,结构相对紧凑,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、防腐蚀的特点,使用时间长,适用于高速、高温、有腐蚀介质工况环境的轴系传动,广泛使用于各种机械装置的轴系传动,如水泵(尤其是大功率化工泵)、风机、压缩机、石油机械、化工机械、纺织机械、液压机械、冶金机械、印刷机械、矿山机械、舰艇高速动力传动系统、航空(直升飞机)、汽轮机、活塞式动力机械传动系统、履带式车辆,以及发电机组高速、大功率机械传动系统,经动平衡后已经比较普遍应用于高速传动轴系。
偏心允许范围大,拆装速度快,无噪音、磨损,无滑动,无摩擦转动部件,可降低能量耗损;适合高速运转工作;采用胀套无间隙联结的轴套连接方式,可用于伺服定位系统。中间的弹性元件采用进口不锈钢材质,使用时间长,强度高,并可以在腐蚀环境中使用。膜片联轴器的优点膜片联轴器与齿式联轴器相比,不需要润滑、密封,无噪声,没有相对滑动,制造方便,基本不需要维修,可部分代替齿式联轴器。膜片联轴器在工业发达国家应用已经很普通,在我国已制订机械行业标准。
膜片联轴器特性类似于波纹管联轴器,实际上联轴器传递扭矩的方式都大同小异。膜片联轴器非常精巧,若使用中没有正确安装,则容易产生损坏。所以保正偏差在联轴器的正常运转承受范围内是相当重要的。膜片很薄,因此在相对位移荷载产生时比较容易弯曲,因此可以承受1.5度的偏差,与此同时在伺服系统中产生较低的轴承负荷。膜片联轴器常用于伺服系统中,膜片具有很好的扭矩刚性,但稍逊于波绞管联轴器。
膜片联轴器特点:
(1)高刚性、高转矩、低惯性;
(2)采用环形或方形弹性不锈刚片变形;
(3)零回转间隙、顺时针和逆时针回转特性相同;
(4)大扭矩承载,高扭矩刚性和卓越的灵敏度;
(5)免维护、超强抗油和耐腐蚀性;
(6)双不锈钢膜片可补偿径向、角向、轴向偏差,单膜片则不能补偿径向偏差

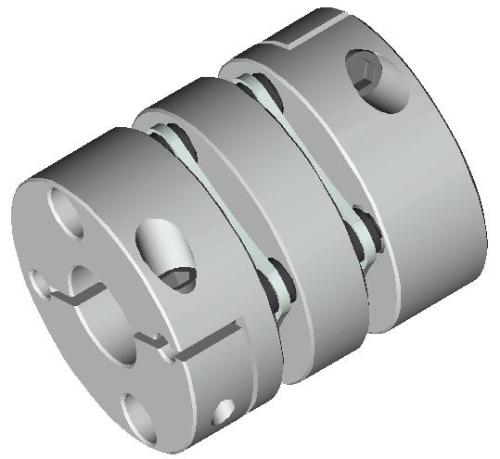

由几组膜片(不锈钢薄板)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。
膜片联轴器的应用:
广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、 舰艇高速动力传动系统、汽轮机、履带式车辆,活塞式动力机械传动系统、以及发电机组高速、大功率机械传动系统,经动平衡后应用于高速传动轴系。
